RD-103底盘防腐胶

RD-103底盘防腐胶是一种采用多种高分子水性树脂复配而成的专门用于汽车底部、轮罩等部位的抗冲击防腐涂料，适用于各种车辆底部及易受冲击部位。由于是常温自干，无需烘烤，是客车、特种车辆等制造企业理想的新型水性抗石击涂料。

对于电池包托盘来说，本材料符合UL94水平燃烧HB，垂直燃烧V0等级，按TB/T3138-2006标准要求45度角燃烧结果为不燃。用丁烷气体生成火焰1000度燃烧，初期几秒只有微烟产生。无明显明火，移去火焰，能自熄。燃烧残余物无滴漏，无烟无明火助燃，不会造成火势扩大。涂层明火高温燃烧20~30分钟，除细微开裂发白外，没有其他变化。是理想的水性防火抗石击涂料。

本品具有以下特性和优点：
一、快速干固。本底盘防腐胶在常温环境下自交联，能迅速干固。喷涂1mm厚度的涂层，20℃时表干时间不超过1h，实干时间不超过10h。60℃-80℃温度烘烤1mm涂层，干固时间不超过40min。（本品不适宜100℃以上温度烘烤）
二、附着力强。本品干固后用锐器很难从基板上剥刻。国标（拉开法）测定其附着力大于0.6Mpa。
三、柔韧性好。本防腐底盘胶干固后具有较好的柔韧性，Φ50mm弯曲不开裂，不剥落。
四、强度好、抗冲击性强。标准冲击器50cm冲击不开裂、不剥落。
五、卓越的耐水性。长期浸泡水中不剥离、不起泡、不脱落。
六、耐腐蚀、防护性能好。本品干固物在10%的H2SO4/H2O、10%的NaOH/H2O中浸泡24h不起泡，不开裂，耐盐雾试验500h不起泡、不开裂。
七、优异的阻尼效果。经某大学声学所权威检测，复合损耗因数达0.04η。
八、无腐蚀性、阻燃性好、使用安全。本底盘装甲无有毒有害溶剂，无有害挥发成分。
九、工艺性好、使用方便。使用本品不受环境和工艺设备限制，省时、节能、无污染。使用重庆长江机械厂生产的GPQ18C（GPQ18CS）型，GN-3A型高粘度喷涂机一次性喷涂即可完成作业。喷涂器械用清水洗涤即可保证洗净。

本品集防腐、抗冲击、阻尼功能为一体，物美价廉、经济实用，是汽车制造业不可多得的理想防石击涂料佳品。

序号	指标名称		指标值

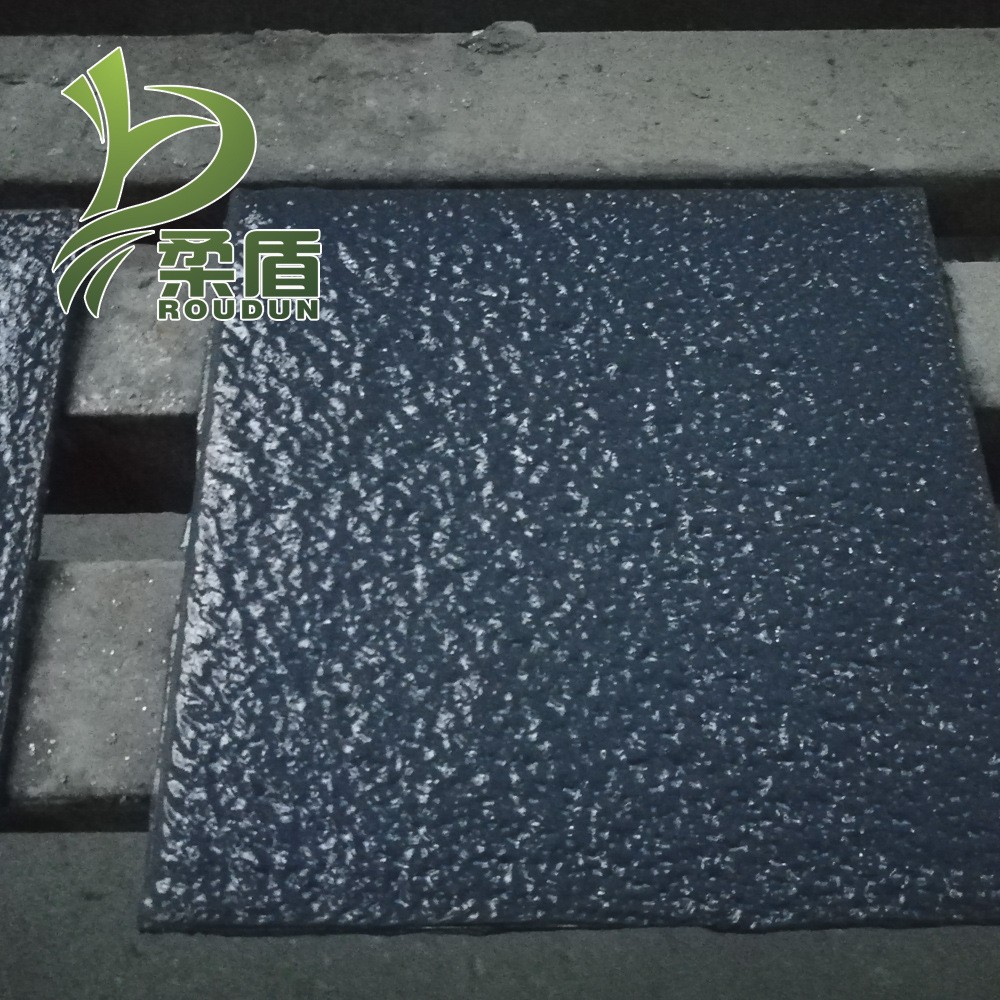

1	外观		灰色或黑色膏状物
2	复合损耗因数（ 20 ℃） / η≥		0.04
3	附着力 /Mpa( 拉开法 ) ≥		0.6
4	耐冲击性（ 20 ℃） /cm ≥		50
5	柔韧性 /mm ≤		50
6	耐酸性 H2SO4 10%/24h		无起泡、无脱落
7	耐碱性 NaOH 10%/24h		无起泡、无脱落
8	耐油性 40# 机油 /7d		无起泡、无脱落
9	耐水性 /7d		无起泡、无脱落
12	耐中性盐雾试验 /500h		涂层无变化不起泡不开裂
13	干燥时间	自干	20 ℃干燥环境下 1mm 涂层 12h 后无胶粘
		烘干	60 ℃干燥环境下 1mm 涂层 1h 后无胶粘
